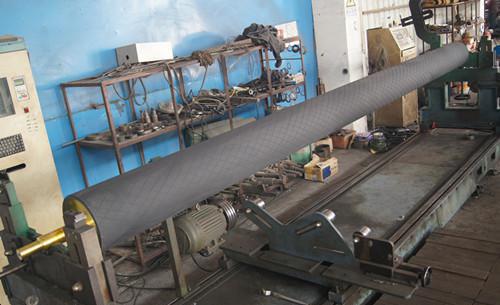

碳纤维复合材料制品中，辊是较为常用的一种，印刷、纺织、覆膜、包装等设备上经常见到它的身影，常用形式有碳纤维导辊等。在实际使用中，有企业反映，经过长时间使用后，碳纤维导辊表面出现损伤，需要通过什么方法来修复。


碳纤维导辊及其他制品是否可修复？

首先需要明确一个问题，碳纤维导辊或其他碳纤维制品的损伤程度如何，才能确定是否可以修复。碳纤维制品虽然强度超大，但质地较脆，成型后表面损伤很可能导致其失效。

拿碳纤维导辊来举例，如果导辊表面涂装油漆，损伤的主要部分为油漆层，碳纤维层伤痕较轻，可以通过细砂纸进行打磨抛光，或重新喷涂后打磨；如果碳纤维层损伤较为严重，那就无法修复了，只能重新换一根碳纤维导辊。


碳纤维导辊表面出厂前的处理过程

碳纤维导辊的表面修复，跟出厂前的处理类似，总结起来就是水磨+底涂+中涂+面涂+打磨。

1、砂纸水磨碳纤维制品表面孔隙、清洗并干燥处理，可以用240水磨砂纸水磨到损伤消失为止。水磨可能会给局部的碳纤维层带来伤害，但是整体来说保持了碳纤维辊的综合性能。

2、喷涂底涂10-15μm，喷底涂主要目的就是增加附着力，喷完底涂可以直接后续喷涂。

3、喷涂中涂50-100μm（干膜），存在微孔难进胶的，有的时候喷一遍微孔是封不掉的，可以间隔15分钟多次喷涂，直到把微孔封堵掉位置。特殊位置的气孔，可以搭配用毛刷辅助压入。

4、喷清漆处理20-30μm（干膜），喷清漆处理，推荐喷涂2遍清漆即可，微孔是完全封盖掉的，同时碳纤维纹理也是很条理的。

5、后期打磨：更高光泽及特殊要求，可以考虑清漆固化后，再次打磨并抛光处理。

碳纤维导辊表面无果实在无法修复，那就果断更换，使用损伤的碳纤维导辊生产出来的产品如果存在较大的质量误差，就得不偿失了。
